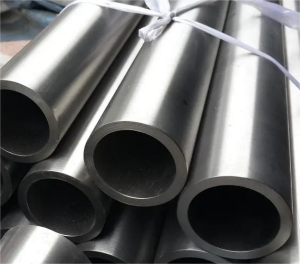

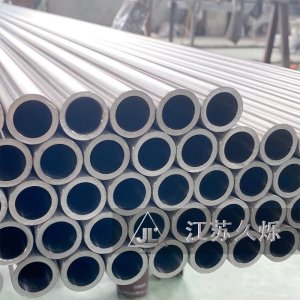

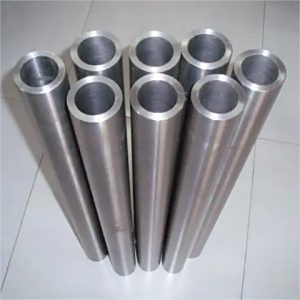

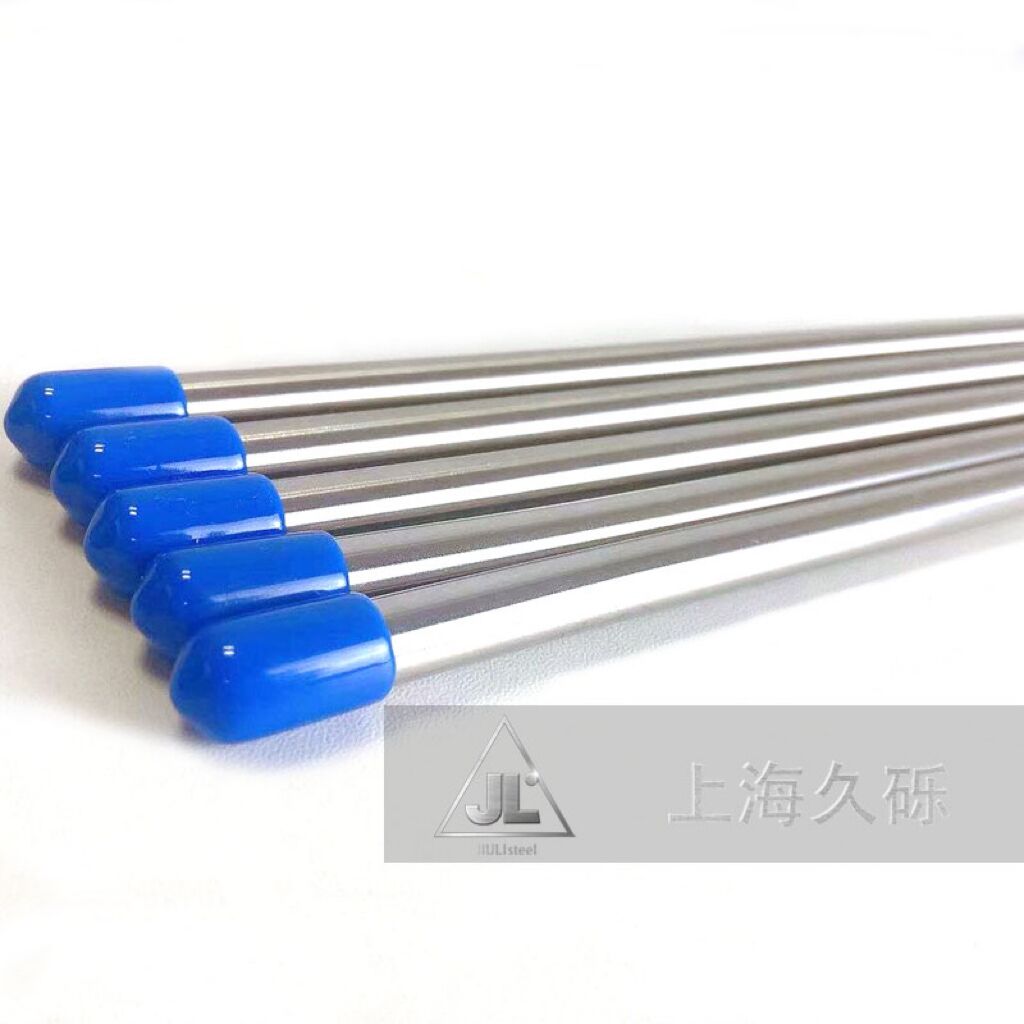

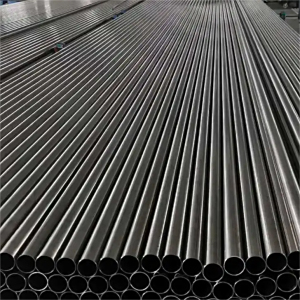

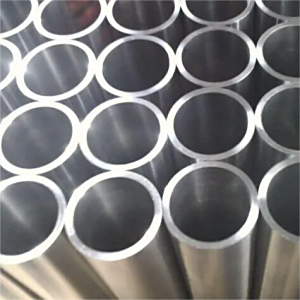

产品名称：钛管 钛合金管
1、执行标准：GB/T3624-2010,GB/T3625-2007,ASTMB337,ASTM B338,ASTM B861,ASTM
B862
2、生产牌号：TA1、TA2、TA3、TA4、TA9、TA10、TA13、TA15、TA17、TA18、TC4、TC10、TC11 GR1、
GR2、GR3、GR4、GR5、GR7、GR9、GR12、GR28
3、生产规格：φ(5-146mm)*壁厚(0.3-6mm)*L(1-12米可定尺)
4、技术要求：
1)钛及钛合金管的化学成分应符合GB/T3620.1的规定
合金牌号 | 化学成分 | 化学成分(质量分数)/% | ||||||||||||||
主要成分 | 杂质，不大于 | |||||||||||||||
Ti | Al | Sn | Mo | Pd | Ni | Si | B | Fe | C | N | H | O | 其他元素 | |||
单一 | 总和 | |||||||||||||||
TA1 | 工业纯钛 | 余量 | 0.20 | 0.08 | 0.03 | 0.015 | 0.18 | 0.10 | 0.40 | |||||||
TA2 | 工业纯钛 | 余 量 | — | — | — | — | — | — | — | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 | 0.40 |
TA3 | 工业纯钛 | 余量 | 0.30 | 0.08 | 0.05 | 0.015 | 0.35 | 0.10 | 0.40 | |||||||
TA4 | 工业纯钛 | 余量 | — | — | — | — | — | — | — | 0.50 | 0.08 | 0.05 | 0.015 | 0.40 | 0.10 | 0.40 |
TA9 | Ti-0.2Pd | 余量 | —— | 0.12-0.25 | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 | 0.40 | |||||
TA10 | Ti-0.3Mo-0.8Ni | 余量 | —— | 0.2-0.4 | — | 0.6-0.9 | — | 0.30 | 0.08 | 0.03 | 0.015 | 0.25 | 0.10 | 0.40 | ||
合金牌号 | 化学成分 | 化学成分(质量分数)/% | ||||||||||||||||
主要成分 | 杂质，不大于 | |||||||||||||||||
Ti | Al | Sn | Mo | V | Zr | Si | Nd | Fe | C | N | H | O | 其他元素 | |||||
单一 | 总和 | |||||||||||||||||
TA13 | Ti-2.5Cu | 余量 | Cu:2.0-3.0 | —— | — | — | —— | — | 0.20 | 0.08 | 0.05 | 0.010 | 0.20 | 0.10 | 0.30 | |||
TA15 | Ti-6.5Al-1Mo-1V-2Zr | 余量 | 5.5-7.1 | 0.5-2.0 | 0.8-2.5 | 1.5-2.5 | ≤0.15 | — | 0.25 | 0.08 | 0.05 | 0.015 | 0.15 | 0.10 | 0.30 | |||
TA17 | Ti-4Al-2V | 余量 | 3.5-4.5 | — | 1.5-3.0 | ≤0.15 | 0.25 | 0.08 | 0.05 | 0.015 | 0.15 | 0.10 | 0.30 | |||||
TA18 | Ti-3Al-2.5V | 余量 | 2.0-3.5 | 1.5-3.0 | — | —— | 0.25 | 0.08 | 0.05 | 0.015 | 0.12 | 0.10 | 0.30 | |||||
合金牌号 | 化学成分 | 化学成分/% | ||||||||||||||||
主要成分 | 杂质，不大于 | |||||||||||||||||
Ti | Al | Sn | Mo | V | Cr | Fe | Mn | Cu | Si | Fe | C | N | H | O | 其他元素 | |||
单一 | 总和 | |||||||||||||||||
TC4 | Ti-6Al-4V | 余量 | 5.5-6.75 | —— | 3.5-4.5 | — | — | —— | 0.30 | 0.80 | 0.05 | 0.015 | 0.20 | 0.10 | 0.40 | |||
TC10 | Ti-6Al-6V-2Sn-0.5Cu-0.5Fe | 余量 | 5.5-6.5 | 1.5-2.5 | 5.5-6.5 | 0.35-1.0 | 0.35-1.0 | 0.08 | 0.04 | 0.015 | 0.20 | 0.10 | 0.40 | |||||
合金牌号 | 化学成分 | 化学成分(质量分数)/% | ||||||||||||||||
主要成分 | 杂质，不大于 | |||||||||||||||||
Ti | Al | Sn | Mo | V | Cr | Fe | Zr | Nb | Si | Fe | C | N | H | O | 其他元素 | |||
单一 | 总和 | |||||||||||||||||
TC11 | Ti-6.5Al-3.5Mo-1.5Zr-0.3Si | 余量 | 5.8-7.0 | 2.8-3.8 | 0.8-2.0 | 0.2-0.35 | 0.25 | 0.08 | 0.05 | 0.012 | 0.15 | 0.10 | 0.40 | |||||
2)室温力学性能(GB/T3625-2007)
牌号 | 状态 | 抗拉强度 Rm/MPa | 规定非比例延伸强 RP0.2/MPa | 断后伸长率 A50mm/% |
TA1 | 退火态M | ≥240 | 140-310 | ≥24 |
TA2 | ≥400 | 275-450 | ≥20 | |
TA3 | ≥500 | 380-550 | ≥18 | |
TA9 | ≥400 | 275-450 | ≥20 | |
TA9-1 | ≥240 | 140-310 | ≥24 | |
TA10 | ≥460 | ≥300 | ≥18 |
3)管材外径的允许偏差应符合表一规定。
钛管材外径的允许偏差(mm | ||||||
外径 | 3~10 | >10～30 | >30~50 | >50～80 | >80～100 | >100 |
允许偏差 | ±0.15 | ±0.30 | ±0.50 | ±0.65 | ±0.75 | ±0.85 |
4)管材壁厚的允许偏差应不超过其名义壁厚的±12.5%,管材壁厚的允许偏差不适用于钛焊接管的焊缝处。
5)管材的长度应符合表二规定。
管材的长度 (mm) | ||||
钛无缝管 | 外径 | ≤15 | 不定尺长度 | 500～4000 |
>15 | 500~9000 | |||
钛焊接管 | 壁厚 | 0.5～1.25 | 500～1500 | |
1.25～2.0 | 500～6000 | |||
常规规格表
